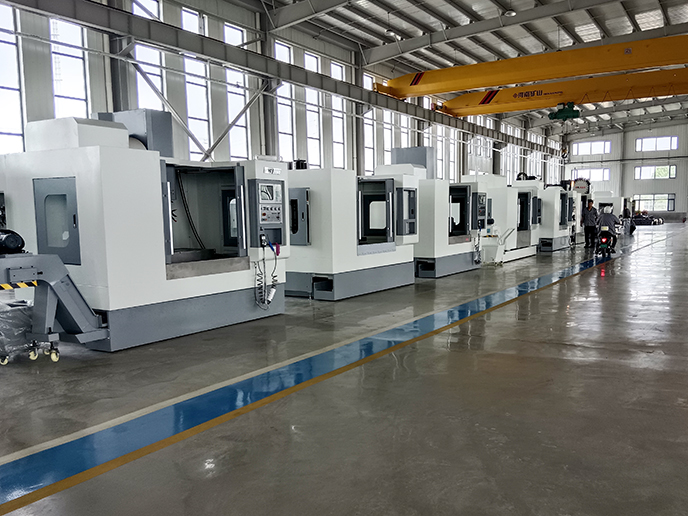

型 號 |
VMC1890L（兩線一硬） |
VMC1890（三線） |
|
行 程 |
|
X軸（工作臺橫向移動） |
1800mm |
|
Y軸（鞍座縱向移動） |
900mm |
|
Z軸（機頭垂直升降） |
800mm |
|
主軸端面至工作臺面距離 |
115-835mm |
185-985mm |
|
主軸中心至立柱導軌距離 |
950mm |
1030mm |
|
進 給 |
|
X軸快速移動 |
20m/min |
|
Y軸快速移動 |
20m/min |
|
Z軸快速移動 |
12m/min |
20m/min |
|
切削進給 |
1-10m/min |
|
三軸絲桿（C3級研磨） |
5512/5512/5512 |
|
三軸滾柱導軌 |
55 /45 /硬軌（Y軸四導軌、X六滑塊） |
55 /45 /55（Y軸四導軌、XZ六滑塊） |
|
三軸伺服電機 |
新代 |
AM35/35/35（5.5/5.5/5.5kW、35/35/35Nm） |
|
發那科 |
βiS40/40/40（3.0/3.0/3.0kW、36/36/36Nm） |
|
凱恩帝 |
M35015/M48015/M35015（5.5/7.5/5.5kW、35/48/35Nm） |
|
工 作 臺 |
|
工作臺面積 |
2000×900mm |
|
最大承重 |
1600Kg |
|
T型槽 |
5×22×165mm |
|
主 軸 |
|
標配 |
皮帶式BT50-190 |
|
轉速 |
6000 rpm |
|
主軸電機 |
新代 |
S08-M23-08B40AV0（15/22.5kW、額定95Nm） |
|
發那科 |
βilP30/8000（15/18.5kW、額定143Nm） |
|
凱恩帝 |
ZJY-F270A-22-1500（22/26kW、額定140Nm） |
|
精 度 |
|
定位精度（JIS標準） |
±0.005/300mm |
|
重復定位精度（JIS標準） |
±0.004mm |
|
其 它 |
|
重量 |
約13000Kg |
約12500Kg |
|
外形尺寸 |
約5000×3400×3200mm |
約5000×3400×3300mm |
